分流控制 ​

分流可以定义一组目标 IP 行为, 应用在一组客户端

有任何想法欢迎在此发布评论, 或者新建一个也是可以的: https://github.com/ThisSeanZhang/landscape/discussions/88

基础概念 ​

  • Flow: 一组策略，拥有入口和出口，中文 流
  • 入口: 一组过滤筛选客户端的规则, 使用 IP 地址 或者 MAC 进行匹配
  • 出口: Docker 容器 (容器中的程序需要与接应程序配合使用), 或者某个 WAN 网卡. 当前没有多个出口负载, 只有单出口.
  • 默认流: Flow ID 0，所有未匹配的流量，默认进入此流, 出口为拓扑中设置的默认路由, 比如 PPPoE 中启用 设置默认路由 开关
  • 其他流:Flow ID 1~255，按入口规则匹配，匹配成功则进入此流
  • 流内规则匹配方式: 会检查 DNS 规则还有 IP 规则, 当同时满足两类规则时, 按照优先级选择 (优先级值越小越高)，匹配上即发送至出口，后续规则不再进行匹配（只会与一条规则匹配上）
  • 优先级: DNS / IP 规则的 index 值进行定义, 总条目数是 2^32, 当这个值重复时优先使用 DNS 动作处理.

流的定义 ​

当我们在讨论分流时, 我们的关注点一般是. 从什么客户端来的流量, 到哪个出口出去. 而出口的选择依赖客户端访问的目标, 也就是 域名 或者是 IP. (当然域名最后访问时也会变成 目标IP 再访问)

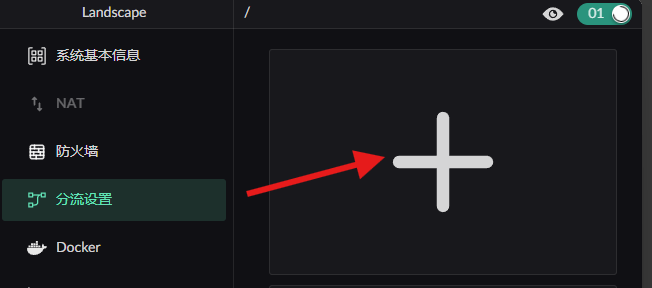

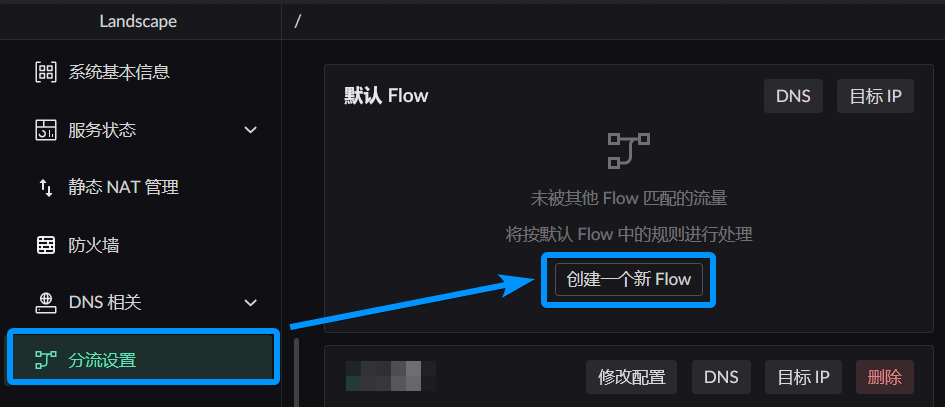

点击下图的按钮, 可以创建一个新的 Flow

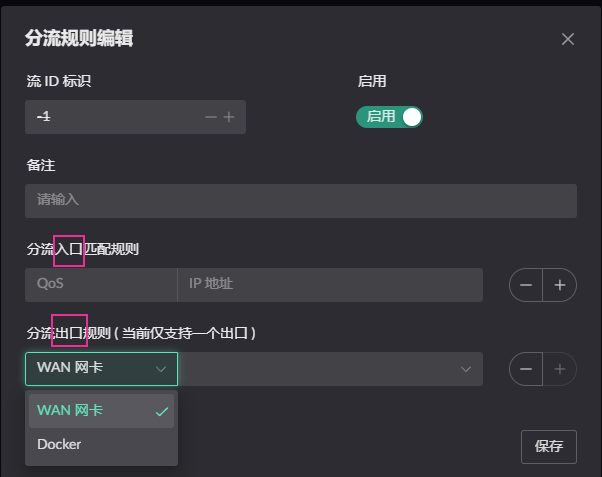

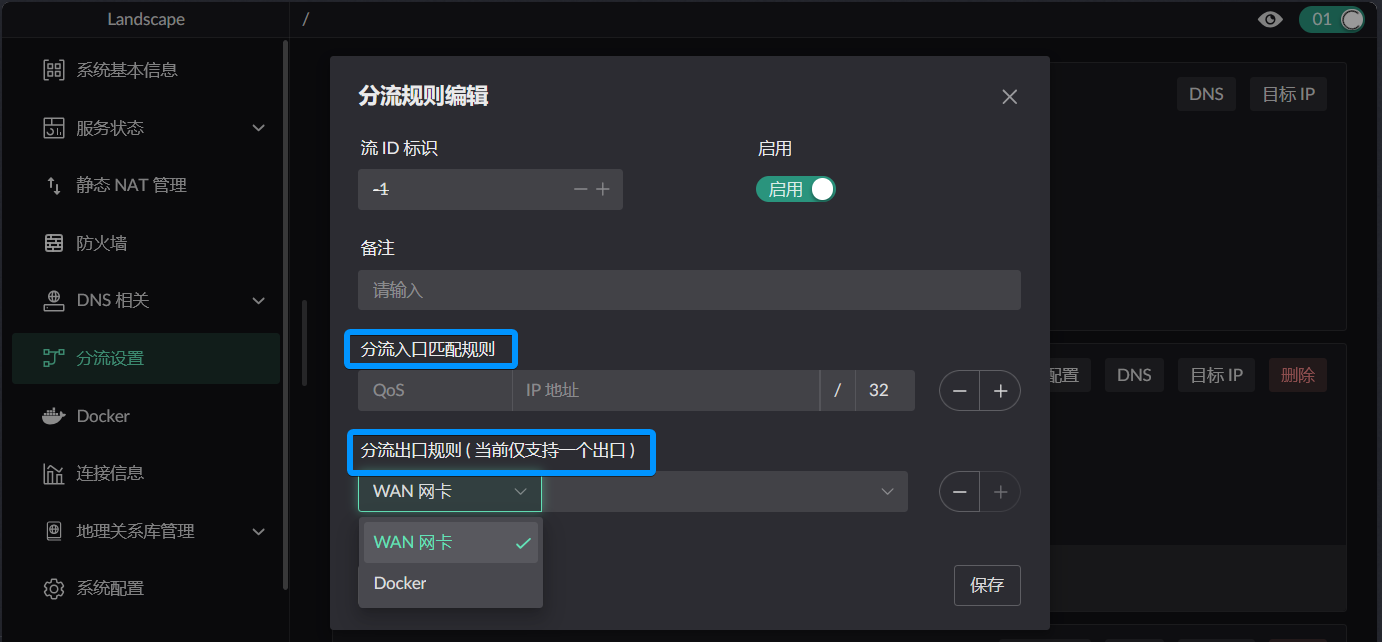

将会弹出这个窗口

入口就是定义哪些符合的客户端将会使用这个流

出口就是当流量确定被这个流处理时, 当其中的规则没有改变该目标的动作, 则会使用哪个出口发出. 也就是这个流的默认出口.

并不是该入口的流量都从这个出口发出, 当怎么确定这些例外情况, 一般都是使用域名或者 IP 进行区分.

INFO

  • 入口 / 出口 可以不进行配置
  • 当入口为空时, 仅定义出口时, 虽然没有进入的规则, 但是在其他流的规则中可以转发到这个流, 相对于使用了出口
  • 当出口为空时, 仅定义入口. 相对于进入这个流的流量默认是丢弃的, 除非使用了其他流的出口
  • 都不定义, 可以当作其他流转发过来丢弃

流怎么分 ​

DNS 规则描述 ​

INFO

每个流中有独立的 DNS 缓存, 不用担心相同域名会导致不同流中的缓存相互覆盖.

  • 每一条 DNS 规则，可以定义这几个部分:

    1. 当遇到什么域名时这条规则生效 -- 处理域名的匹配规则

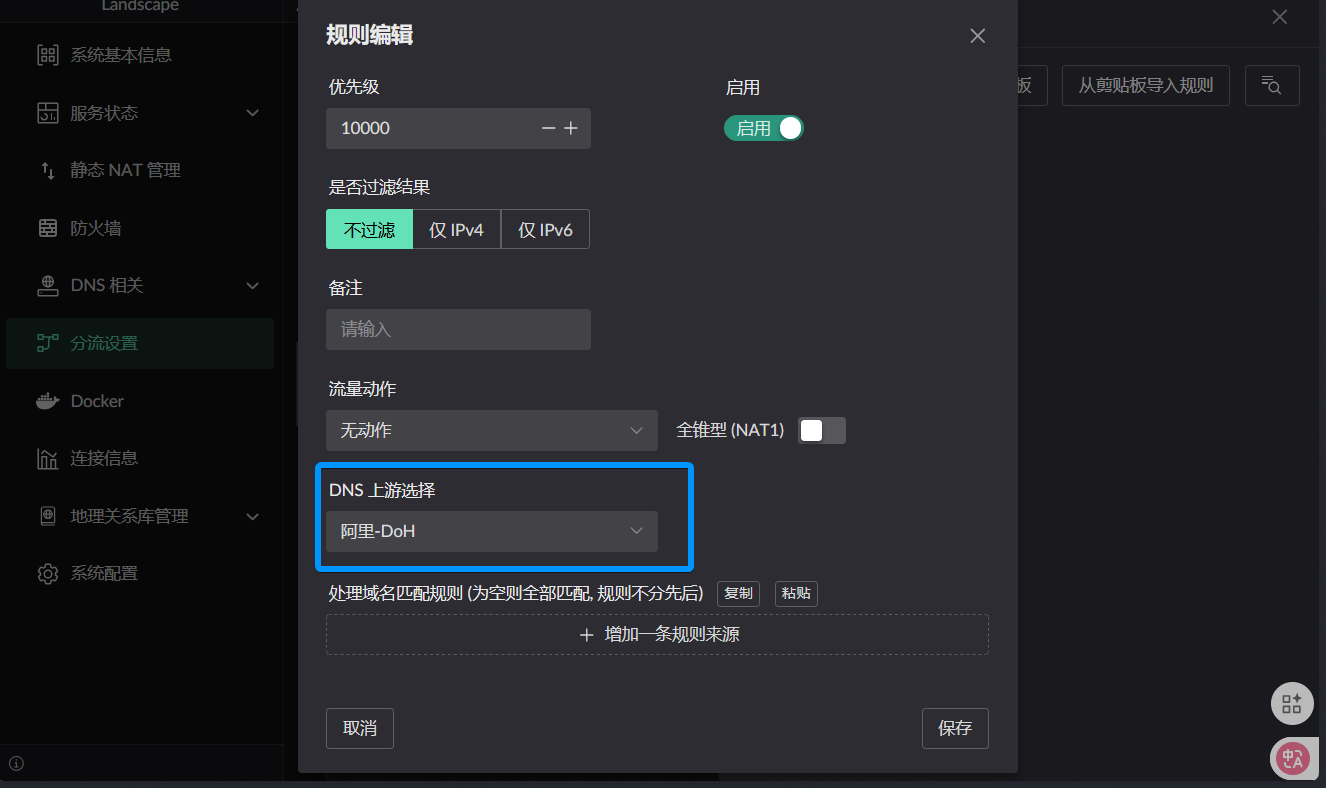

    2. 当解析配置的这些域名时, 使用哪个上游 -- DNS 上游选择
    3. 当符合 Flow 入口的客户端访问这个域名时, 使用哪个出口发送 -- 流量动作
    4. 当 DNS 解析的结果与 IP 规则中定义的冲突时, 哪个生效? -- 优先级 ( 将会比较 IP 规则和 DNS 规则中谁的优先级高(数值越小越高))

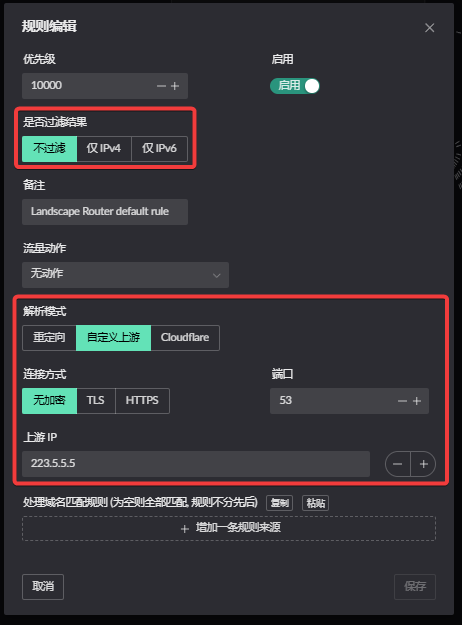

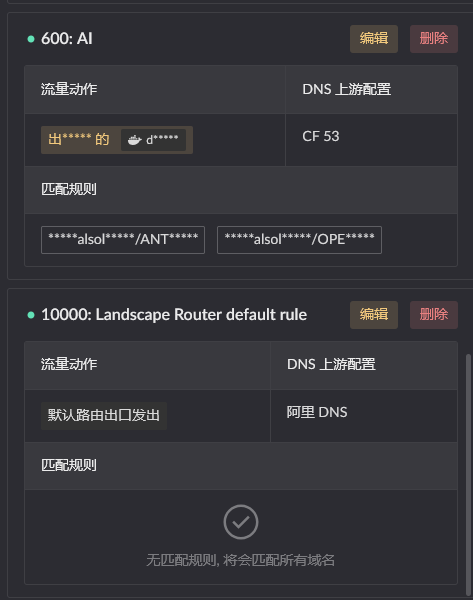

  • 任何 Flow，应当至少有一条兜底 DNS 规则，用于处理当前域名没有匹配上任意一条规则时使用, 看起来是这样的

目标 IP 规则描述 ​

目标 IP 规则的配置, 其实相对 DNS 规则只是少了上游的定义. 其他诸如 流量动作, 优先级. 是相同的概念就不再赘述了.

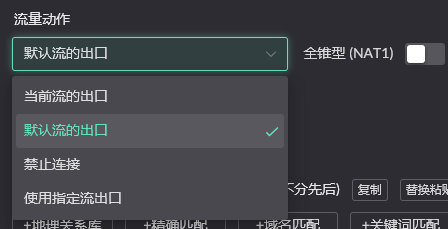

流量动作 ​

Flow 中核心的概念就是这个, 控制当前规则的目标的具体行为.

  • 默认流的出口: 当前规则匹配上的域名或者 IP, 使用当前 Flow 中定义的出口发送
  • 默认流的出口: 当前规则匹配上的域名或者 IP, 使用默认流的出口发出
  • 禁止连接: 丢弃该数据包
  • 使用指定的流出口: 当前规则匹配上的域名或者 IP, 使用所选流的出口发出.
    比如你有流 A / B, A 中定义 C 访问 D 网站时, 使用 B 的出口发出, 在这种情况下, C 访问非 D 网站时将使用 A Flow 中定义的出口, 而在访问 D 时, 则会使用 B 中定义的出口.
text
┌─────────────────────────────── Flow A (默认出口) ────────────────────────────────┐
│                                                                                 │
│   [C 发起访问] ───► 判断：目标 == D ? ───► 否 ───► 使用 A 出口发送                 │
│                     │                                                           │
│                     │ 是                                                        │
│                     ▼                                                           │
└─────────────────────────────────────────────────────────────────────────────────┘
                      │
┌─────────────────────────────── Flow B (特殊出口) ────────────────────────────────┐
│                      └──► 使用 B 出口发送                                        │
└─────────────────────────────────────────────────────────────────────────────────┘

规则设置的位置 ​

默认流 Flwo 0 目的匹配规则 设置 ​

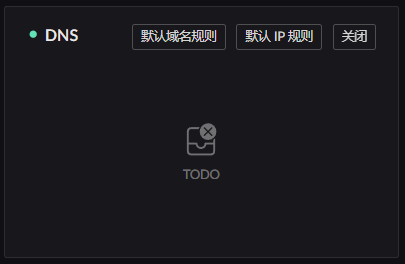

通过主页右上方的 DNS卡片 进入配置
默认流

其他流 Flow 1~255 目的匹配规则 设置 ​

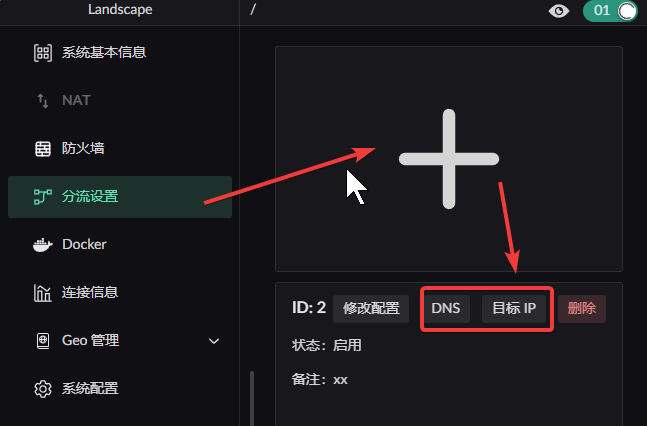

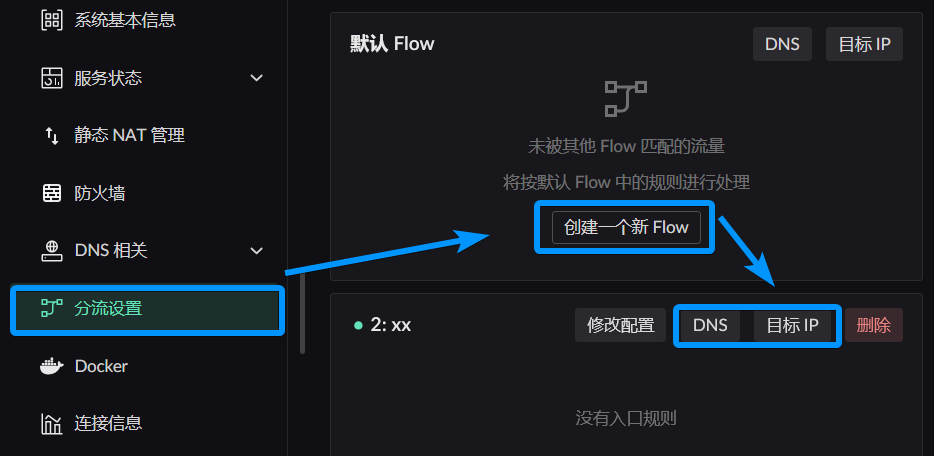

通过侧边栏的 分流设置 进入配置

其他流

如何使用 Docker 容器作为流出口 ​

下方教程提到的程序

  1. 接应程序: 可从 release 下载, 选择需要的版本 redirect_pkg_handler.
  2. 工作程序: 可以是任意程序, 比如组网程序, 数据包分析程序, 代理程序. (不同的程序需要使用不同的工作模式启动)

INFO

仅搭配 接应程序 进行打包的容器，才可作为有效的流 出口容器

接应程序（镜像） ​

项目提供了一个 测试接应程序 以便进行测试, 装有 接应程序 的镜像在此:

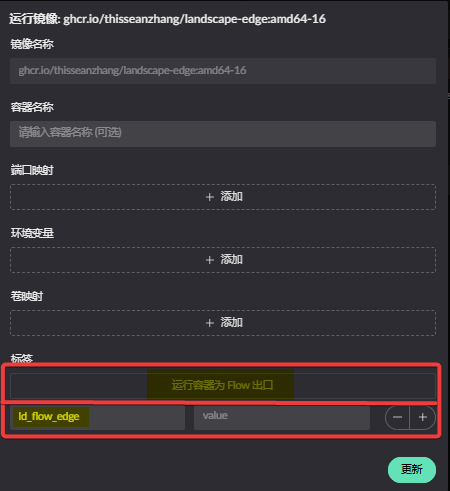

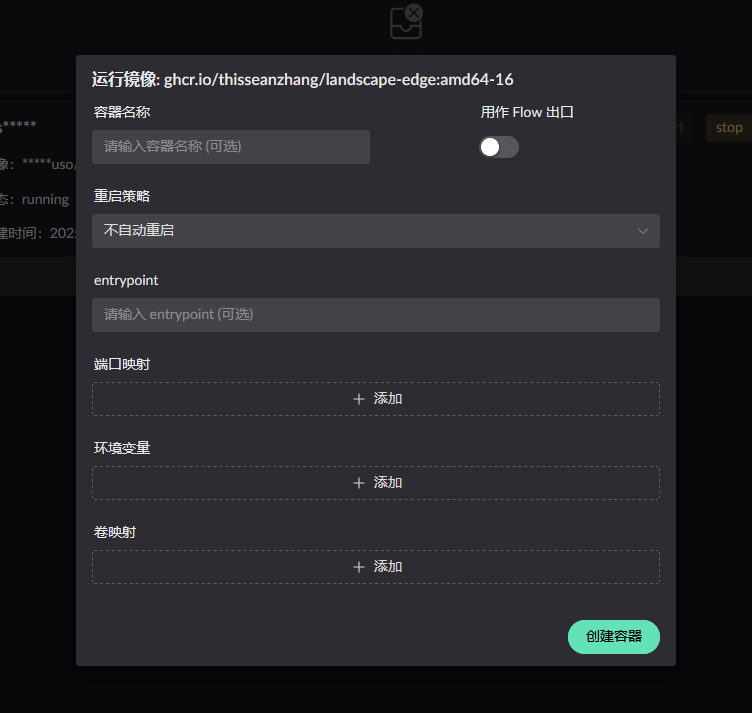

如果使用 UI 上的镜像运行界面运行, 记得开启 用作 Flow 出口. 这样才能作为有效的 Flow 出口.

假设你不想使用 UI 启动, 使用第三方或者手动启动则需要手动添加以下参数:

  • docker run
shell
docker run -d \
  --name your_service \
  --sysctl net.ipv4.conf.lo.accept_local=1 \
  --cap-add=NET_ADMIN \
  --cap-add=BPF \
  --cap-add=PERFMON \
  --privileged \
  -v /root/.landscape-router/unix_link/:/ld_unix_link/:ro \ # 必要映射
  # 可挂载 任意工作程序及其启动脚本等所需文件 :/app/server
  ghcr.io/thisseanzhang/landscape-edge:amd64-xx # xx需修改为合适版本
  • compose
yaml
services:
  your_service:
    image: ghcr.io/thisseanzhang/landscape-edge:amd64-xx # xx需修改为合适版本
    sysctls:
      - net.ipv4.conf.lo.accept_local=1
    cap_add:
      - NET_ADMIN
      - BPF
      - PERFMON
    privileged: true
    volumes:
      - /root/.landscape-router/unix_link/:/ld_unix_link/:ro # 必要映射
      # 可挂载 任意工作程序及其启动脚本等所需文件 :/app/server

打包的landscape-edge:amd64-xx镜像中包含一个演示工作程序 放置在 /app/server 中, 程序的作用是创建 TProxy 监听 12345 端口.

而 接应程序 是放置在 /app， 默认情况下是会将待处理流量转发到，演示 工作程序 监听的端口 12345。 可以通过设置容器的环境变量改变转发的监听端口: LAND_PROXY_SERVER_PORT.

可将需要任意的 工作程序 挂载在 /app/server 目录下以替换容器内部的 演示工作程序.
比如你可以将 工作程序 放在某个目录, 就如下方这样.

text
root@landscape-router:/xx/flow# tree
.
├── config.json
├── run.sh  // 你的工作程序的启动脚本
└── server // 你的工作程序
1 directory, 3 files

然后再将 /xx/flow 映射到容器的 /app/server, 当容器启动时 /app/start.sh 会执行 /app/server/run.sh 这样就会按照 run 中的脚本执行你需要的程序了.

INFO

测试接应程序 镜像中已包含，无需自行添加/挂载, 直接启动即可.

自定义镜像 ​

当你不想使用 Landscape 已经打包好的镜像, 你想在已有的镜像中集成 Landscape 的接应程序, 你可以这样做.

  1. 首先拷贝你需要的接应程序版本: 在 Release 中找到 redirect_pkg_handler.
  2. 需要用脚本准备一些环境. 比如, 这个是原镜像中启动执行的脚本
bash
  #!/bin/bash

  ip rule add fwmark 0x1/0x1 lookup 100
  ip route add local default dev lo table 100

  /app/server/run.sh /app/server &
  /app/redirect_pkg_handler &

  wait
